產品參數

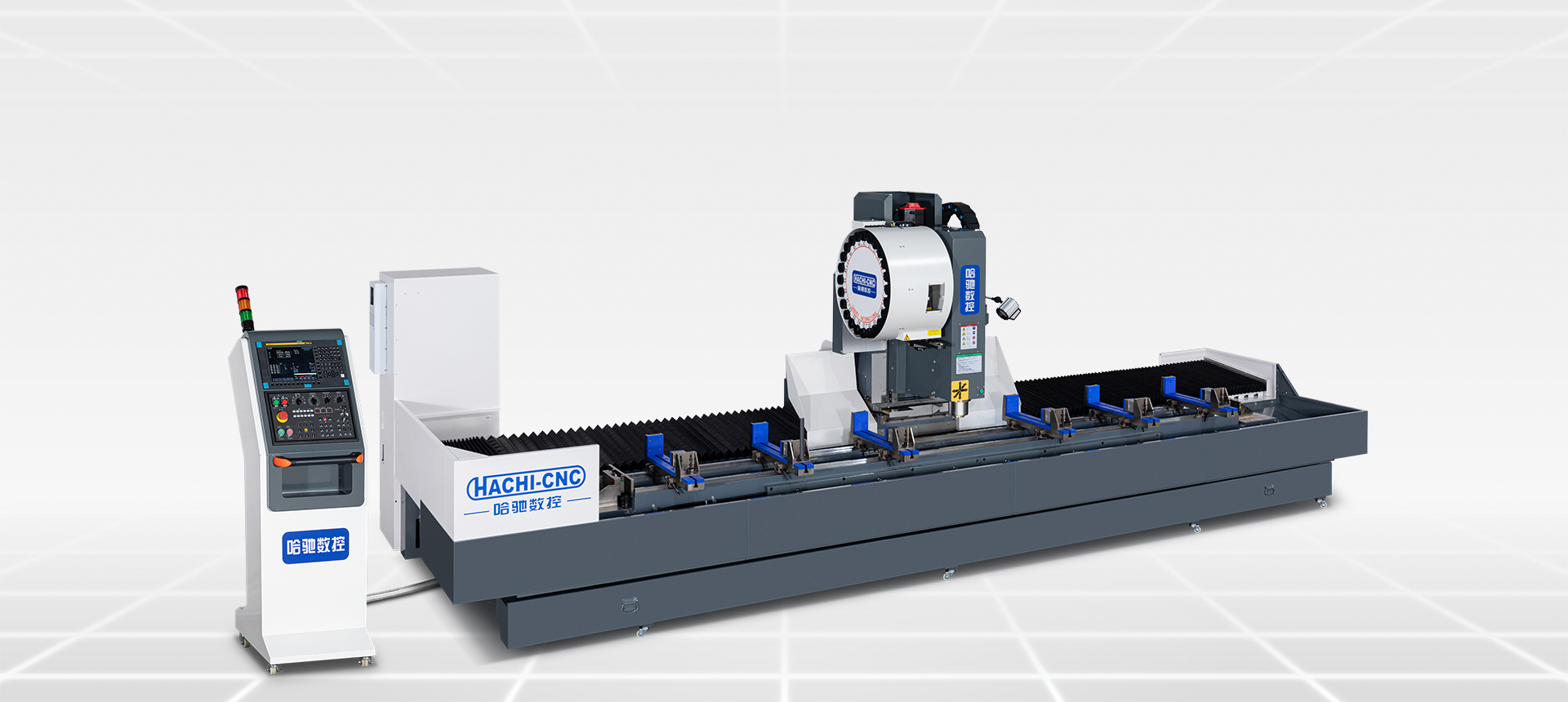

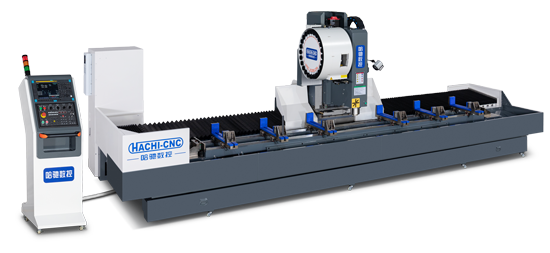

設備介紹：本設備集銑削、鉆孔、攻牙為一體的自動化復合型型材加工中心。
適用型材：用于各種鋼材、鋁材、銅金屬與非金屬等型材的加工。
配置簡介：采用120mm直徑的BT40主軸，進口高端控制系統，簡單化結構設計，易于操作。
應用領域：門窗幕墻、智能家居、輕鋁構架型材加工等。

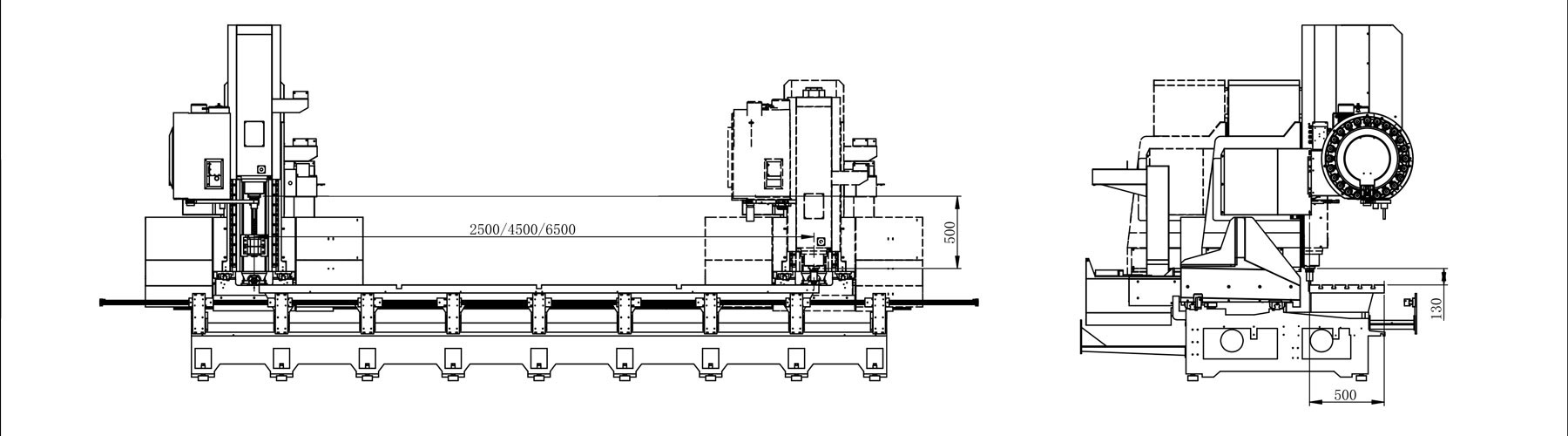

焊接架床身 HVX2500 / HVX4500 / HVX6500
HVX 系列參數 HVX Series Technical Parameter Table
| 項目 | 單位 | 參數 |
| 行程 | X軸 | mm | 2500/4500/6500 |
| Y軸 | mm | 500 |
| Z軸 | mm | 500 |
| 主軸鼻端到工作臺端面距離 | mm | 130 |
| 夾具 | 裝夾范圍（長*寬） | mm | 0-420 |
| 最大臺荷重 | KG | 3000 |
| 夾具T型槽寬度 | mm | 15 |
| 夾具數量（可選） | 個 | 6 |
| 移動 | 快移速度X/Y/Z | m/min | 60 | 28 | 28 |
| 切削進給X/Y/Z | mm/min | 15000 | 15000 | 15000 |
| 精度 | 定位精度（全程）X/Y/Z | mm | 0.03 | 0.01 | 0.01 |
| 重復定位精度X/Y/Z | mm | ±0.01/500 | ±0.008/500 | ±0.008/500 |
| 主軸 | 最高轉速 | rpm | 12000 |
| 主軸孔 |
| 錐度7/24 錐度NO.40 |
| 刀把規格 |
| BT40 |
| 伺服功率 | 三軸伺服馬達 | 功率X/Y/Z | KW | 3.0 | 3.0 | 3.0 |
| 主軸伺服馬達 | 功率 | KW | 11/18.5 |
| 項目 | 單位 | 參數 |
| 刀庫 | 刀庫形式 |
| 圓盤式 |
| 刀柄規格 |
| BT40 |
| 刀具數量 | 把 | 24 |
| 換刀時間（刀對刀） | sec | 1.8 |
| 拉釘形式 |
| 45° |
| 潤滑冷卻 | 潤滑系統 |
| 自動導軌油潤滑裝置 |
| 冷卻系統 |
| 噴水式切削冷卻系統 |
| 動力 | 電力 | KVA | 25（380V、50HZ） |
| 氣源 | Mpa | 0.6-0.9
|
| 機械規格 | 操作系統 |
| FANUC |
| 機床高度（Z軸正極限） | mm | 約2650 |
| 機床寬度（Y軸負極限） | mm | 約2650 |
| 整機長度 | mm | 約5000-9000 |
| 占地面積 | mm2 | 約5000-9000*2650 |
| 整機重量 | KG | 約5000-8000 |
