產品參數

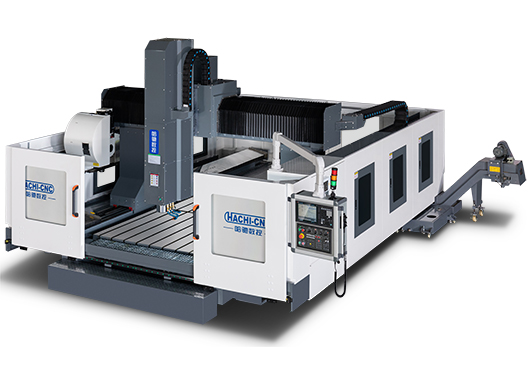

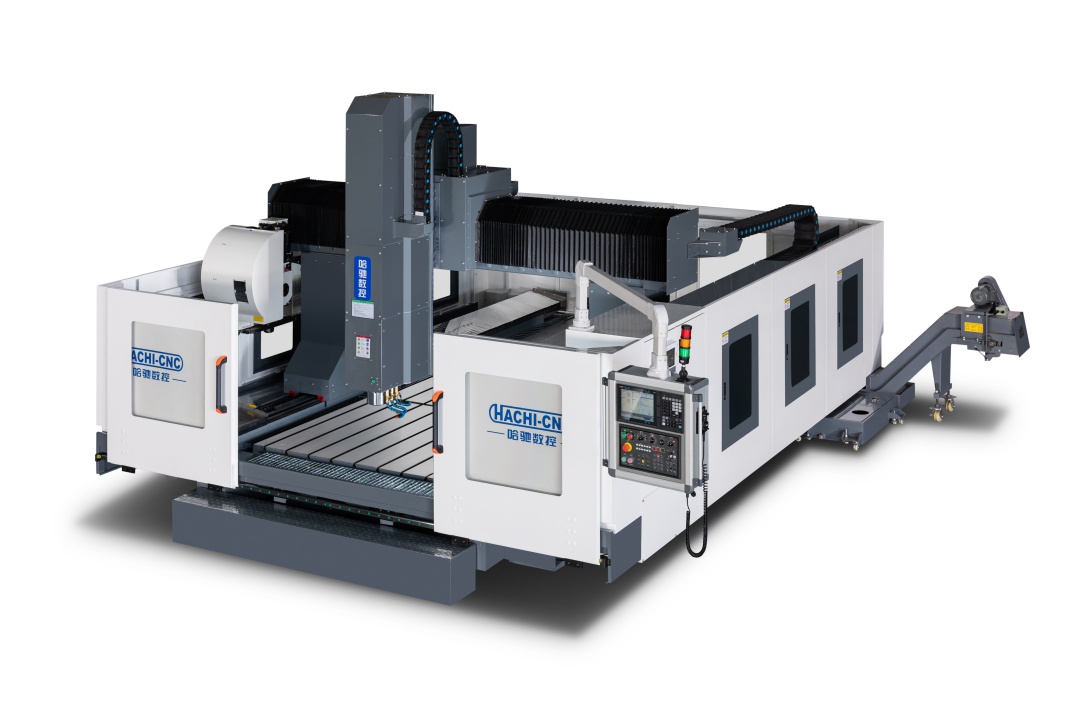

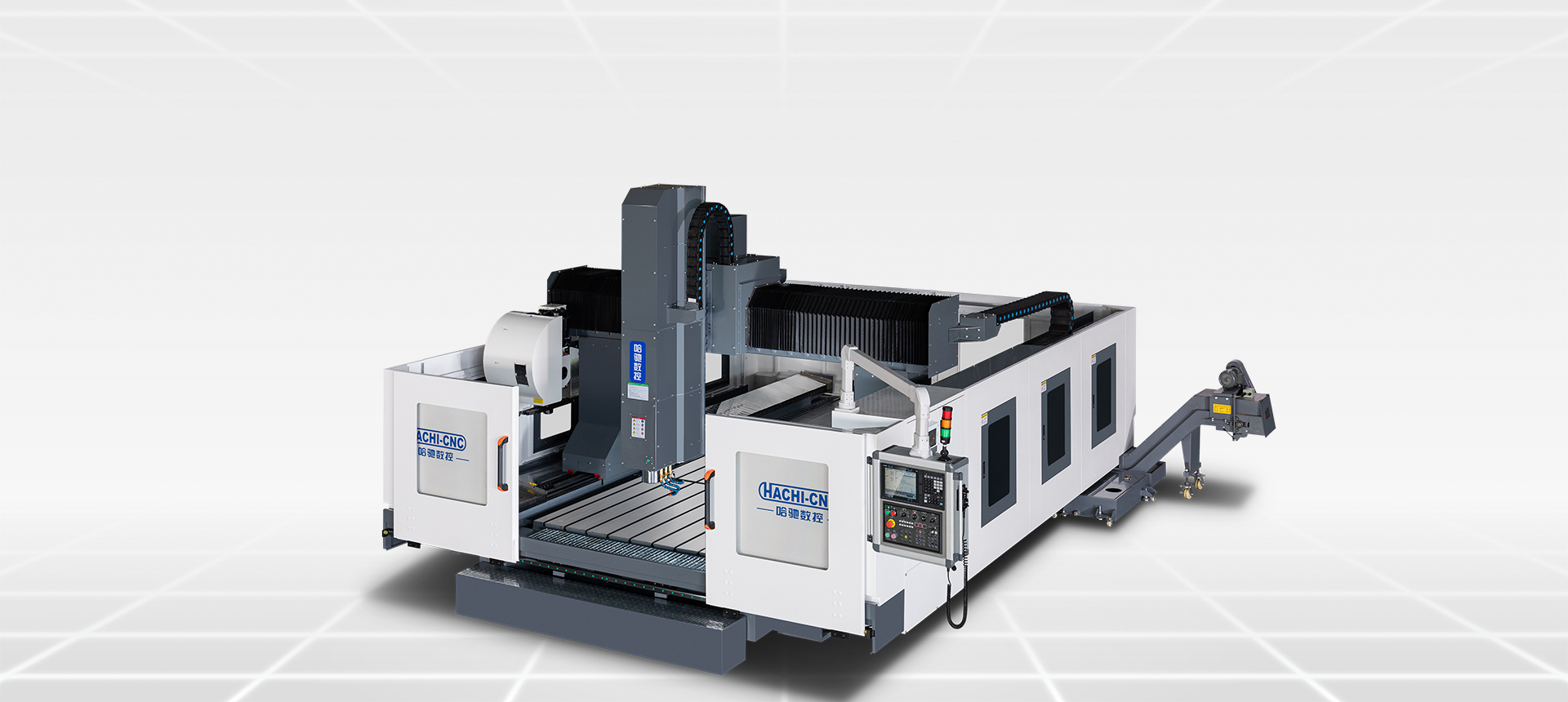

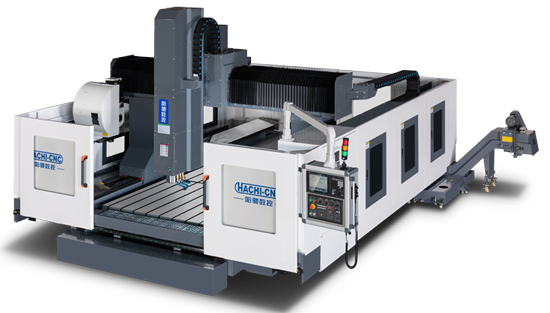

設備介紹：本設備集銑削、鉆孔、攻牙為一體的自動化復合型型材加工中心，適合各種長度鋼、銅、鋁和非金屬的型材、板材加工。
配置簡介：使用150mm直徑的BT40主軸，進口高端數控系統，配有自動排屑機。
應用領域：新能源汽車電池托盤、板材類加工、軌道交通等。
特點概述：鋼型材，板材類加工。
HLG 3020 系列參數 HLG 3020 Series Technical Parameter Table
| 項目 | 單位 | 參數 |

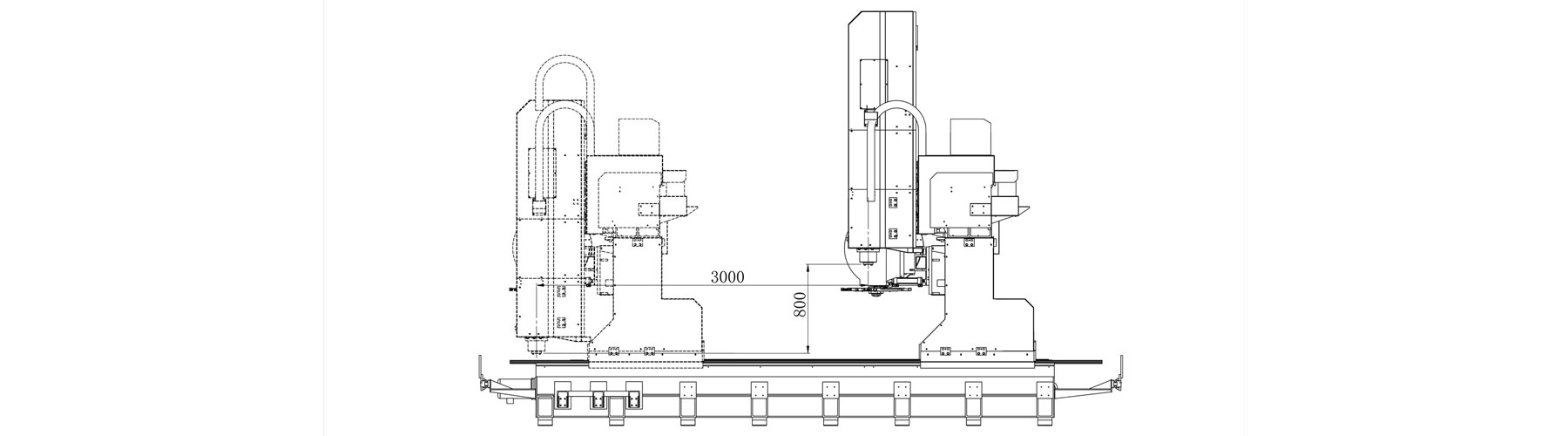

| 行程 | X軸 | mm | 3000 |
| Y軸 | mm | 2000 |
| Z軸 | mm | 800 |
| 主軸鼻端到工作臺端面距離 | mm | 130 |
| 移動 | 快移速度X/Y/Z | m/min | 40 | 40 | 20 |
| 切削進給X/Y/Z | mm/min | 15000 | 15000 | 15000 |
| 精度 | 定位精度（全程）X/Y/Z | mm | 0.05 | 0.03 | 0.03 |
| 重復定位精度X/Y/Z | mm | 0.023 | 0.03 | 0.03 |
| 主軸 | 最高轉速 | rpm | 12000 |
| 主軸孔 |
| 錐度7/24 錐度NO.40 |
| 主軸規格 |
| BT40 |
| 伺服功率 | 三軸伺服馬達 | 功率X/Y/Z | mm | 3.0+3.0 | 3.0 | 3.0 |
| 主軸伺服馬達 | 功率 | KW | 11 |
| 項目 | 單位 | 參數 |
| 刀庫 | 刀庫形式 |
| 圓盤式 |
| 刀柄規格 |
| BT40 |
| 刀具數量 | 把 | 16 |
| 換刀時間（刀對刀） | sec | 1.8 |
| 拉釘形式 |
| 45° |
| 潤滑冷卻 | 潤滑系統 |
| 自動導軌油潤滑裝置 |
| 冷卻系統 |
| 噴水式切削冷卻系統 |
| 動力 | 電力 | KVA | 30（380V、50HZ） |
| 氣源 | Mpa | 0.6-0.9 |
| 機械規格 | 操作系統 |
| FANUC/MITSUBISHI |
| 機床高度（Z軸正極限） | mm | 約3800 |
| 機床寬度（Y軸負極限） | mm | 約4300+1300 |
| 整機長度 | mm | 約6200+600 |
| 占地面積 | mm2 | 約6200*4300+1300 |
| 整機重量 | KG | 約16000 |
