產品參數
設備介紹：本設備是集銑削、鉆孔、攻牙為一體的自動化復合型型材加工中心，適用于加工各種長度的銅、鋁、鋁合金型材與厚重鋁型材加工。
配置簡介：采用150mm直徑的BT40主軸錐孔；配置高鋼性進口滾柱線軌；進口高端控制系統；大功率伺服電機。
應用領域：軌道交通、新能源汽車部件、線性模組導軌、通訊產品、家電鋁合金部件，高端門窗、幕墻型材加工等。

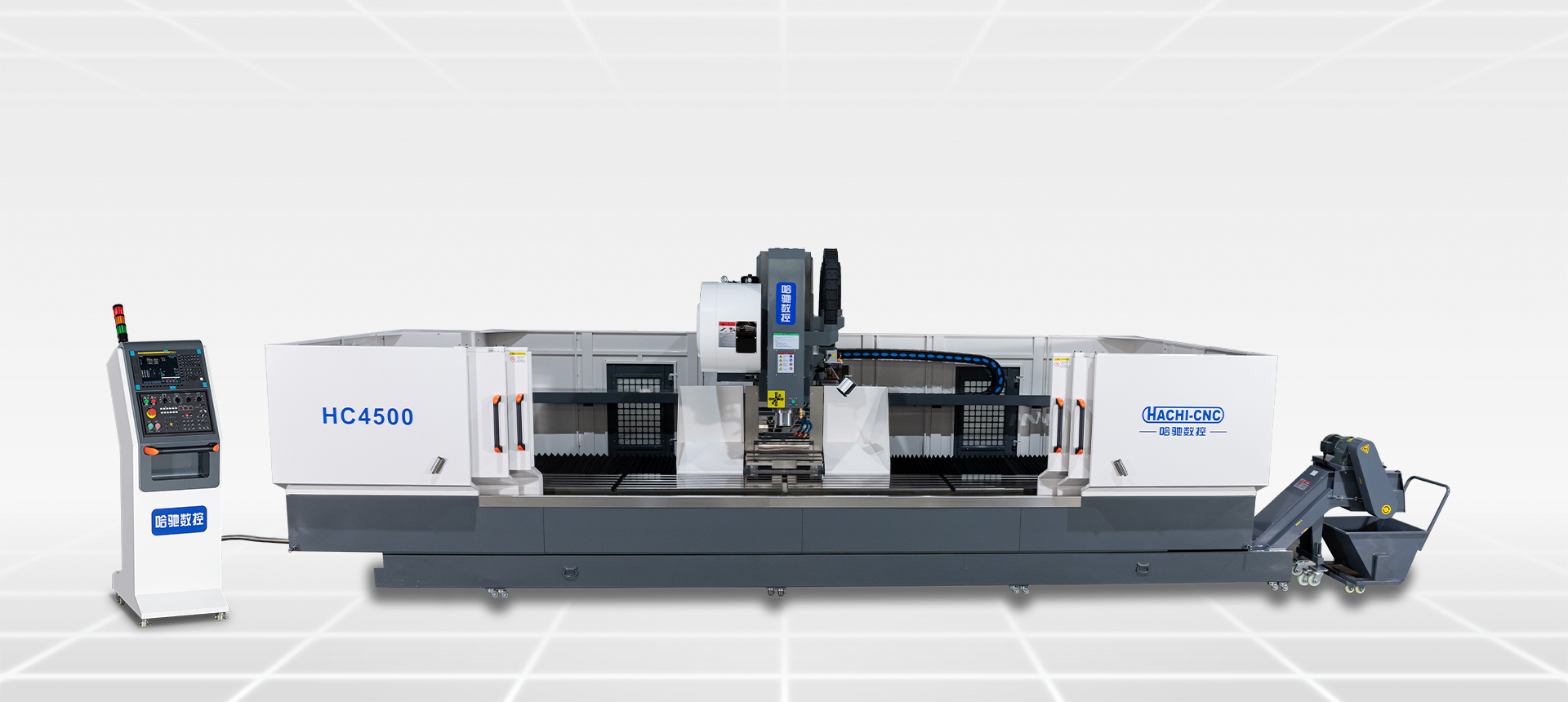

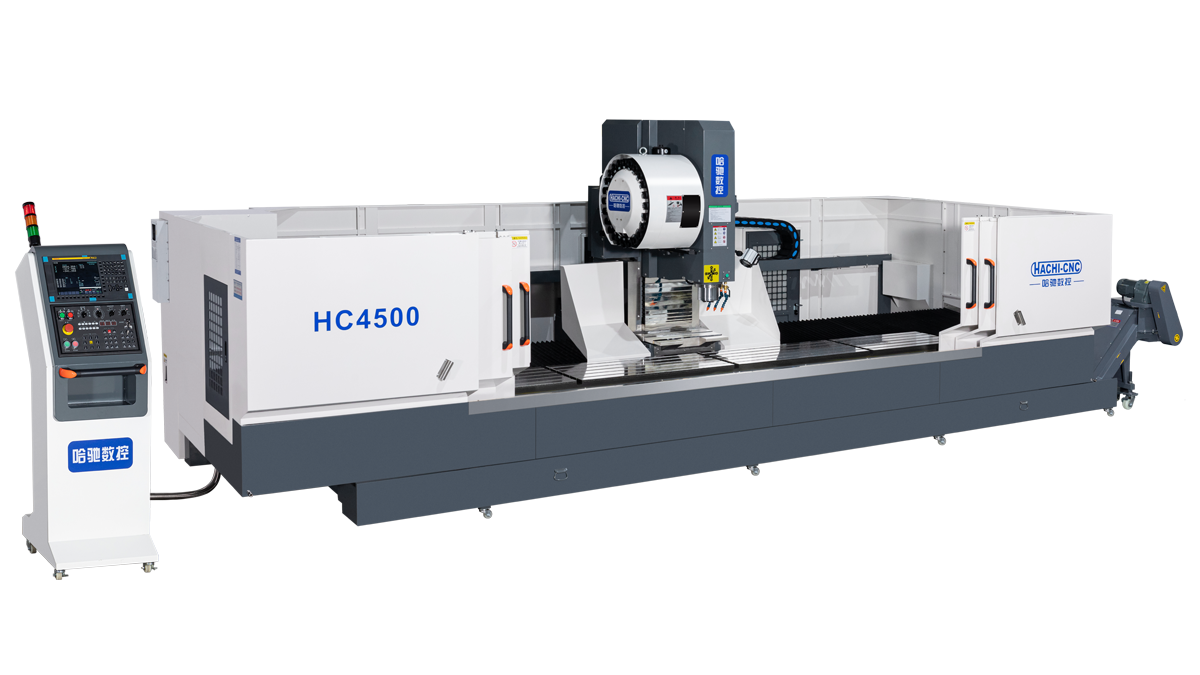

焊接架床身 HC4500 / HC6500
HC 系列參數 HC Series Technical Parameter Table
| 項目 | 單位 | 參數 |

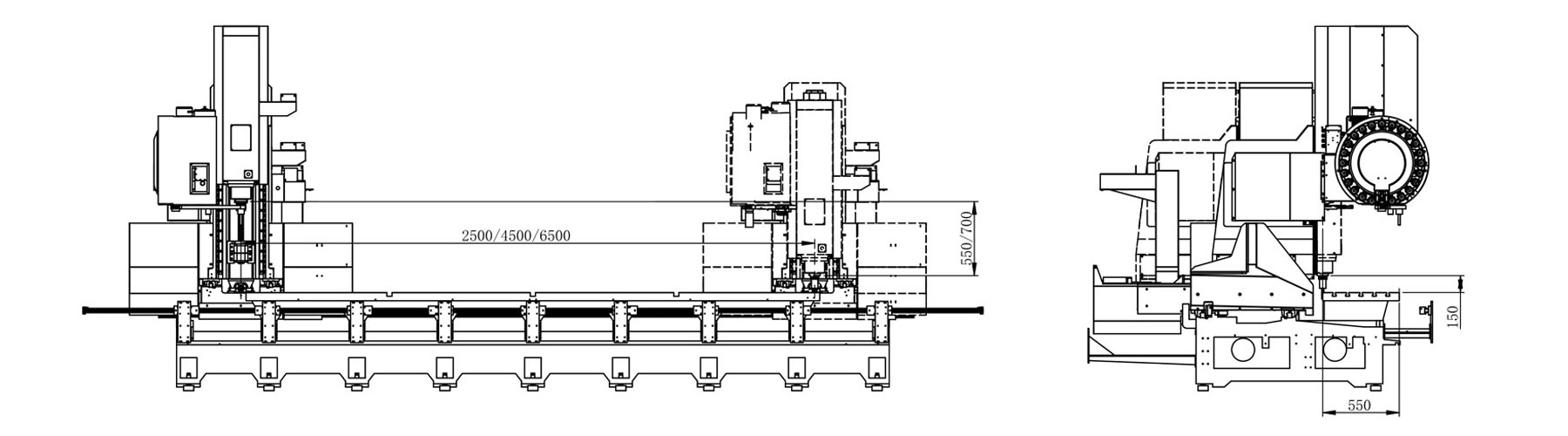

| 行程 | X軸 | mm | 4500/6500（可定制其他長度） |
| Y軸 | mm | 550 |
| Z軸 | mm | 700 |
| 主軸鼻端到工作臺端面距離 | mm | 150 |
| 移動 | 快移速度X/Y/Z | m/min | 60 | 28 | 28 |
| 切削進給X/Y/Z | mm/min | 15000 | 15000 | 15000 |
| 精度 | 定位精度（全程）X/Y/Z | mm | 0.03 | 0.01 | 0.01 |
| 重復定位精度X/Y/Z | mm | ±0.01/500 | ±0.008/500 | ±0.008/500 |
| 主軸 | 最高轉速 | rpm | 12000 |
| 主軸孔 |
| 錐度7/24 錐度NO.40 |
| 刀把規格 |
| BT40 |
| 伺服功率 | 三軸伺服馬達 | 功率X/Y/Z | KW | 3.0 | 3.0 | 3.0 |
| 主軸伺服馬達 | 功率 | KW | 11/18.5 |
| 項目 | 單位 | 參數 |

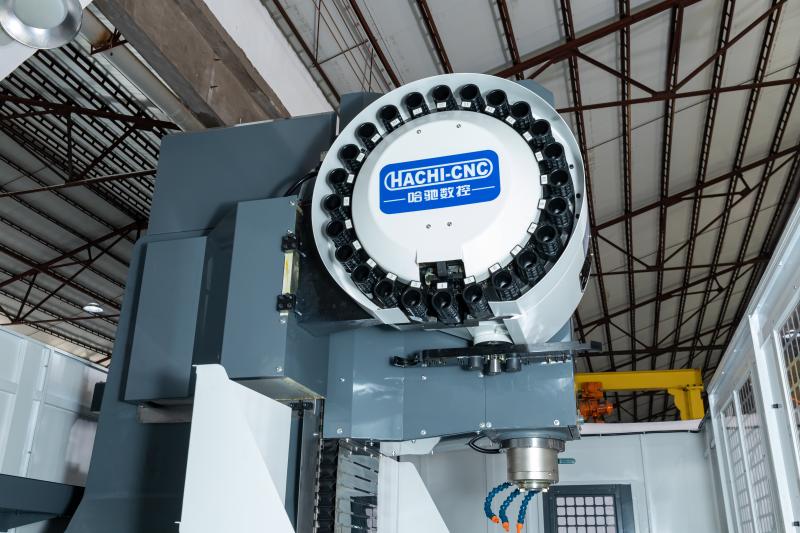

| 刀庫 | 刀庫形式 |
| 圓盤式 |
| 刀柄規格 |
| BT40 |
| 刀具數量 | 把 | 24 |
| 換刀時間（刀對刀） | sec | 1.8 |
| 拉釘形式 |
| 45° |
| 潤滑冷卻 | 潤滑系統 |
| 自動導軌油潤滑裝置 |
| 冷卻系統 |
| 噴水式切削冷卻系統 |
| 動力 | 電力 | KVA | 25（380V、50HZ） |
| 氣源 | Mpa | 0.6-0.9 |
| 機械規格 | 操作系統 |
| FANUC/MITSUBISHI |
| 機床高度（Z軸正極限） | mm | 約3100 |
| 機床寬度（Y軸負極限） | mm | 約2900 |
| 整機長度 | mm | 約8400-11000 |
| 占地面積 | mm2 | 約8400-11000*2900 |
| 整機重量 | KG | 約12000-15000 |
